Головоломки из гвоздей и проволоки

Головоломки из проволоки.

На просторах интернета нашла несколько вариантов головоломок.
Изготовить их совсем не трудно!!!

Но прежде несколько слов о том, из чего их лучше изготовить. Проволочные головоломки обычно делают из стальной проволоки средней жесткости диаметром 2,5—3 мм.

Медная или алюминиевая проволока не годится: она слишком мягкая и плохо пружинит.

Проволоку, предназначенную для головоломок, нужно в начале выпрямить. Крепко зажмите ее руками и несколько раз протяните по деревянному цилиндрическому стержню, вертикально зажатому в тисках. Затем зачистите до блеска наждачной бумагой.

Теперь определите длины отдельных деталей выбранной головоломки и отрежьте кусачками соответствующие отрезки. Гнуть проволоку удобнее при помощи несложного приспособления — отрезка толстой доски, в которую в местах сгибов проволоки забиваются толстые гвозди.

Небольшие кольца и ушки выгибайте с помощью круглогубцев. Для изготовления больших колец следует заранее заготовить несколько деревянных цилиндров разного диаметра.

Готовые детали проволочных головоломок надо покрыть 2—3 слоями бесцветного лака.Детали (кольца или скобы), которые предстоит снимать, на рисунках зачернены.

Сниматься они должны совершенно свободно, надо только догадаться, как это сделать. Под основным рисунком каждой головоломки помещен дополнительный, подсказывающий ход решения.

Звезда с кольцом.

Диаметр окружности, описывающей пятиконечную звезду, — 100 мм. Диаметр кольца 1 — 30 мм. Он на 10 мм меньше диаметра кольца фигурной серьги 2. Удлиненная часть серьги должна свободно входить в кольцо 1 и в ушко звездочки 3. (рис. 1)

Якорь.

Высота якоря 120 мм, а ширина — 100 мм. Диаметр кольца 3 — 30 мм, а диаметр кольца 1 — 40 мм. Деталь 2 должна свободно двигаться в основании якоря. (Рис. 2)

Фигурные звенья.

Размеры каждого звена, образуемого деталями 2, 4 и 5, выбраны такими, чтобы кольцо 1 могло свободно проходить только в положении, указанном на нижнем рисунке. Диаметр кольца 1 примерно 30 мм, а кольца 3 — 40 мм. (Рис. 3)

Зигзагообразные скобы.

Размеры этих скоб следует сделать такими: скобы 2 и 3 — 40X50 мм, а средняя скоба 4 — .25Х Х50 мм. Диаметр кольца 1 — не более 35 мм. (Рис. 4)

Проволочные головоломки


Проволочные головоломки


Проволочные головоломки советуем делать из стальной проволоки средней жесткости диаметр 2,5 - 3 мм. Медная или алюминиевая проволока не годится: с одной стороны, она слишком мягкая и плохо пружинит, с другой - пачкает руки.

Проволоку, предназначенную для головоломок, нужно вначале выпрямить. Крепко зажмите ее руками и несколько раз протяните по деревянному цилиндрическому стержню, вертикально зажатому в тисках (см. рис. А). Если выпрямить проволоку таким способом не удастся; отрихтуйте ее деревянным молотком на толстой доске, затем зачистите наждачной бумагой до зеркального блеска.

Теперь надо определить длину Отдельных деталей выбранной головоломки. Для этого каждую из них нужно нарисовать на ватмане в натуральную величину. Наложив на рисунок тонкую мягкую проволоку, повторите контуры детали. Затем проволоку распрямите — получилась точная длина искомой детали в развернутом виде. С ее помощью и отрежьте кусачками соответствующие отрезки от стальной проволоки.


Гнуть проволоку удобнее с помощью несложного приспособления - отрезка толстой доски, в которую в местах сгибов проволоки (согласно заданным размерам) забиваются толстые гвозди (см. рис. Б). Небольшие кольца и ушки выгибайте с помощью круглогубцев. Для изготовления больших колец следует заранее заготовить несколько деревянных цилиндров разного диаметра. На них, как и при изготовлении пружины, накрутите несколько витков (см. рис. В). Затем зажмите в тисках и ножовкой аккуратно разрежьте вдоль оси - получатся кольца. Их надо тщательно отрихтовать, а стыки совместить так, чтобы плоскости разъема получились почти незаметными.

Готовые детали проволочных головоломок покройте 2 - 3 слоями бесцветного лака - это предохранит их от ржавчины.
Детали (кольца или скобы), которые предстоит снимать, на рисунках зачернены. Сниматься они должны совершенно свободно, без применения силы. Надо только догадаться, как это сделать. Под основным рисунком каждой головоломки помещен дополнительный, подсказывающий ход решения.

Обращаем ваше внимание на то, что описание первых двух головоломок дано более подробно. Освоив их изготовление, нетрудно будет выполнить и другие.

1. ЗВЕЗДОЧКА С КОЛЕЧКОМ . На лицевой поверхности толстой доски циркулем прочертите две окружности диаметром 40 и 95 мм . С помощью транспортира разделите окружности на десять равных частей — на каждой получите центры, куда забейте гвозди диаметром 3-4 мм так, чтобы они образовали шаблон пятиконечной звездочки.

Шляпку гвоздей откусите кусачками, а заусенцы удалите напильником. Мягкой проволокой обойдите контур - так определяется требуемая длина заготовки. Правда, к ней прибавьте еще припуск на изготовление двух ушек диаметром 20 и 10 мм . А теперь распрямите проволоку - получите длину для исходной заготовки.

От стальной проволоки отрежьте кусок, сделайте на концах ушки и еще раз обойдите контур. Получилась звездочка 3 - основная деталь этой проволочной головоломки. Серьгу 2 и кольцо 1 сделайте из той же проволоки. Диаметр кольца - 25 мм , серьги -30 мм . Удлиненная часть серьги должна свободно входить в кольцо и в большое ушко звездочки.

2. ЯКОРЬ . Технологию изготовления этой головоломки следует разбить на две части. В первой части она отличается от той, что применяли в предыдущей головоломке. Определить длину заготовки будет довольно сложно.

Поэтому мягкая проволока вам не понадобится. От заготовленной стальной проволоки отрежьте кусок длиной 300 мм.
На цилиндрической болванке диаметром 20 мм строго посередине куска согните кольцо - образовалась Якорная скоба. Не снимая ее с болванки, закрутите проволоку на два витка.

С помощью круглогубцев согните концы так, чтобы получились "плечи" якорного веретена. Используя дополнительный кусок той же стальной проволоки как оправку, согните на ней по паре петель для штока. Рога и лапы якоря далее можно сделать с использованием доски и гвоздей, как в головоломке "Звездочка с кольцом".

На рисунке ширину якоря можно принять 85 - 90 мм, а высоту 95 - 100 мм. Диаметр кольца 3 возьмите в пределах 25 - 30 мм, а диаметр кольца 1 на 5 мм больше. Шток 2 закреплять в веретене якоря плотно не следует - он должен перемещаться с небольшим сопротивлением.

3. ЗАМОК . Диаметр круга 2 возьмите в пределах 110 - 120 мм . Диаметр его большого ушка 15 - 18 мм, маленького 10 - 12 мм. Диаметр ключа 1 около 20 мм. Его бородка должна свободно входить в ушко круга.

4. СКОБА НА СТРЕЛЕ.  Длина стрелы 3 - 140 мм. На ее концах предусмотрены наконечник в виде ромба с поперечной диагональю, равной 30 мм, и хвостовик в виде кольца диаметром 10 мм. П-образная скоба 2 имеет следующие размеры: полка - 35 мм , боковины - 30 мм. На концах скобы предусмотрены петли диаметром 10 мм - они соединены с колечками 4 диаметром 10 мм, надетыми на стреле. Диаметр кольца 1 -25 мм.

5. ТРЕУГОЛЬНАЯ СПИРАЛЬ . Контуры спирали 2 вписывают в параллелограмм размером 140X80 мм. Диаметр его ушек - 20 мм. Серьга 1 должна свободно проходить через ушко.

6. ФИГУРНЫЕ ЗВЕНЬЯ . Диаметр кольца 1 - 30 мм. Диаметр кольца 3 на 5 мм больше. Размеры, деталей 2, 4 и 5 выберите по своему усмотрению. Единственное условие: в положении, показанном на рисунке, детали 4 и 5 должны пропускать кольцо 1.


7. ЗМЕЙКА . А эта фигура - "домашнее задание" читателю: продумайте и изготовьте ее сами, пользуясь приемами для предыдущих головоломок, а также найдите, как надеть кольцо на змейку и снять с другого ее конца.



Изображение с кодом 2249393

Изображение с кодом 2334237

8 проволочных головоломок


8 проволочных головоломок


 Каждая головоломка собрана из двух-четырех деталей, изготовленных из стальной проволоки. Есть среди них треугольники, трапеции, спирали, звездочки, колечки, булавки, даже фигурки животных.

Сегодня мы предлагаем вам восемь проволочных головоломок из коллекции Давыдова. Расскажем, как они изготавливаются.

Для головоломок нужна стальная, не очень жесткая проволока диаметром 2—3 мм. Скачала вычертите каждую деталь в натуральную величину (наиболее важные размеры мы приводим на рисунке). Затем тонкой мягкой проволокой — медной или алюминиевой — измерьте длину детали. По ней вы узнаете размер заготовки для нее.

Сгибать детали удобнее всего в приспособлении. Это не очень толстая доска, в которую вбивают стальные штыри или гвозди там, где фигура проволочной головоломки имеет радиус закругления. Небольшие кольца и ушки выгибают круглогубцами. Кольца большого диаметра лучше всего выгибать на цилиндрах: деревянных, пластмассовых или любых других.

Готовые проволочные детали покройте бесцветным лаком — тогда они не будут ржаветь.

Два треугольника (рис. А). Размеры основной фигуры 2 — 80x130 мм. Внутренний размер ромбического ушка — 20 мм. Серьга 1 не должна проходить сквозь ушко.

Изогнутая ось (рис. Б). Длина оси 3 — 130 мм, размеры скобы 2 — 30x35 мм, диаметр кольца 1 — 20 мм. Это кольцо не должно проходить через правое кольцо детали 3.

Треугольная спираль (рис. В). Размеры спирали 2 — 80x140 мм, внутренний размер ушка — 20 мм. Серьга 1 должна проходить через ушко.

Треугольники (рис. Г). Длина каждой из сторон равностороннего треугольника 2 — 40 мм. Размеры катетов прямоугольного треугольника, образуемого деталями 3 и 4, — 40x110 мм, диаметр кольца 1 — 35 мм.

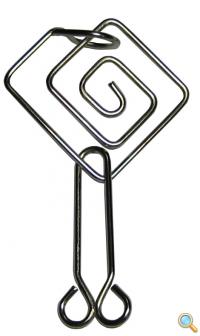

Квадратная спираль (рис. Д). Размеры спирали 2 — 70x80 мм. Стержень булавки 1 припаивать к кольцу не нужно — он должен пружинить.

Полукруг и скоба (рис. Е). Диаметр полукруга 2 — 70 мм. Размеры скобы 3 — 40x35 мм. Булавка 1 должна свободно проходить сквозь ушко скобы 3, а ее кольцо — надеваться на изогнутый выступ основания 2.

Звездочка (рис. Ж). Расстояние между противоположными концами звездочки 3 — 70 мм. Диаметр кольца 1 — 30 мм. Высота треугольника 2 подбирается так, чтобы он проходил сквозь кольцо 1.

Две скобы (рис. 3). Диаметр кольца 1 — 50 мм, размеры скоб 2 и 3 — 60x120 мм, диаметр ушков около 12 мм.



В. Заворотов
рис. автора

Головоломка «Запутанные гвозди»

Есть у меня старенькая советская головоломка «Гвозди». Это пара гнутых гвоздей, просунутых друг в друга, чуть ли не узлом связанных. Как разгадать головоломку — гвозди нужно распутать. На случай, если у кого-нибудь еще осталась такая, публикую здесь фотографии и инструкцию по распутыванию.

Внешний вид гвоздей запутанных

Внешний вид гвоздей запутанных

Система выглядит монолитной. :) расстояние в месте «перекрещивания» гвоздя самого себя на долю миллиметров меньше толщины гвоздя. Сталь каленая, прочная. Применяя силу эти гвозди не разогнуть. Итак,

Запутанный узел из гвоздей

Запутанный узел из гвоздей

Прочные гвозди

Прочные гвозди

Этап 1. Разворачиваем гвозди шляпками в противоположные стороны

Этап 1. Разворачиваем гвозди шляпками в противоположные стороны

Этап 2. Держась за колечки, развозим гвозди в разные стороны

Этап 2. Держась за колечки, развозим гвозди в разные стороны

Элап 3. Вуаля! Гвозди полностью распутаны

Этап 3. Ву-аля! Гвозди полностью распутаны

Собирается головоломка в обратном направлении.

Другие варианты:

Головоломка Замок из Гвоздей/Eureka Nail Lock

Головоломка "Слон"

Смысл головоломки со слоном, как и множества подобных ей, в том, чтобы снять с основной фигуры подвижную часть не изгибая и не разнимая части головоломки. А запутанные гвозди надо научиться распутывать, а потом снова запутывать.

проволочные головоломки
Головоломки из проволоки "Запутанные гвозди", "Слон"

Итак, для создания проволочной головоломки "Слон" понадобится (см. рис. 1):

  • Проволока. Идеально подойдет стальная, но ее трудно сгибать, поэтому мы для упрощения и ускорения пользовались алюминиевой. Для этого купили в хоз. магазине алюминиевый провод сечением 4 мм и зачистили его от изоляции. Всего на одного слона, например, понадобится 90 см проволоки.
  • Деревянная дощечка.
  • Маленькие гвоздики для набивания контура головоломки (около 30 штук).
  • Железная болванка около 12 мм в диаметре (толстый прут, например) для изготовления ровных колечек.
  • Распечатанный шаблон головоломки.
  • Плоскогубцы, кусачки
Ход работы:
Хочу сразу сказать, что если вы собираетесь сделать всего одного слона, то никаких дощечек с гвоздями сам не понадобится. Проволоку можно просто сгибать по нарисованному шаблону. Но если вам нужно таких головоломок несколько, то есть смысл этот процесс упростить.
Вот шаблоны для распечатки от двух головоломок "Слон" и "Улитка".

самодельная проволочная головоломка
Шаблон для головоломки "Слон"
самодельная проволочная головоломка
Шаблон для головоломки "Улитка"

На дощечку наклеиваем шаблон головоломки (рис.2).
Набиваем гвозди по контуру. Главное, чтобы они были на всех поворотах контура (рис.3).
Закладываем проволоку по контуру головоломки (рис.4).
Закрепляем концы. Слон готов (рис.5).
Теперь приступаем к съемной части. Для этого отрезаем два куска проволоки 14 и 15,5 см.
На концах обоих кусков вокруг железной болванки сгибаем колечки (рис.6).
Более длинную часть сгибаем в виде буквы "П" (рис.7).
Вставляем одну деталь в другую (рис.8).

самодельная проволочная головоломка
Мастер-класс по изготовлению проволочной головоломки

А теперь задача головоломки - надеть (а если уже надели, то снять) на слона получившуюся деталь (рис.9, 10).



Задача - освободить слона



Бедному слону к ноге приковали замок. Как его освободить?

головоломка из проволоки своими руками
Самодельная головоломка из проволоки "Прикованный слон"

Никто из нас не догадался, только Антон сразу смог это сделать.
Вот как решается эта головоломка:

головоломка из проволоки своими руками
Решение головоломки


После этого мы уговорили Витю сделать еще несколько головоломок с этого сайта. Кате они не по силам, но когда ей покажешь принцип разгадывания, то она с удовольствием собирает-разбирает игрушку снова и снова:)


головоломка из проволок
Самодельные проволочные головоломки в собранном виде



головоломка из проволок
 Самодельные проволочные головоломки в разобранном виде


А вот это покупные проволочные головоломки рядом со слоном и самодельными гвоздями .


головоломка из проволок
Покупные головоломки


По этому принципу можно сделать множество подобных головоломок.


Еще один вид проволочной головоломки -  "Запутанные гвозди".
Для ее создания понадобится (см. рис.1):
  • Два гвоздя длиной 10 см.
  • Стальной стержень такого же диаметра как гвозди (мы пользовались конфирматом).
  • Тиски, плоскогубцы
Ход работы:
Зажмите гвоздь и конфирмат в тисках как показано на фото  (рис.2).
Круговым движением обкрутите гвоздь вокруг конфирмата. То же проделайте со вторым гвоздем (рис.3).
Должны получится вот такие вот формы гвоздей  (рис.4).

самодельная проволочная головоломка
Мастер-класс по изготовлению проволочной головоломки

Теперь задача головоломки - сцепить и затем снова расцепить эти гвозди.

самодельная головоломка из гвоздей
Головоломка из гвоздей



Категория: Проволока | Добавил: ИрЮр (03.04.2014)
Просмотров: 21207 | Теги: головоломка, гвозди, своими руками, проволока | Рейтинг: 3.1/7
